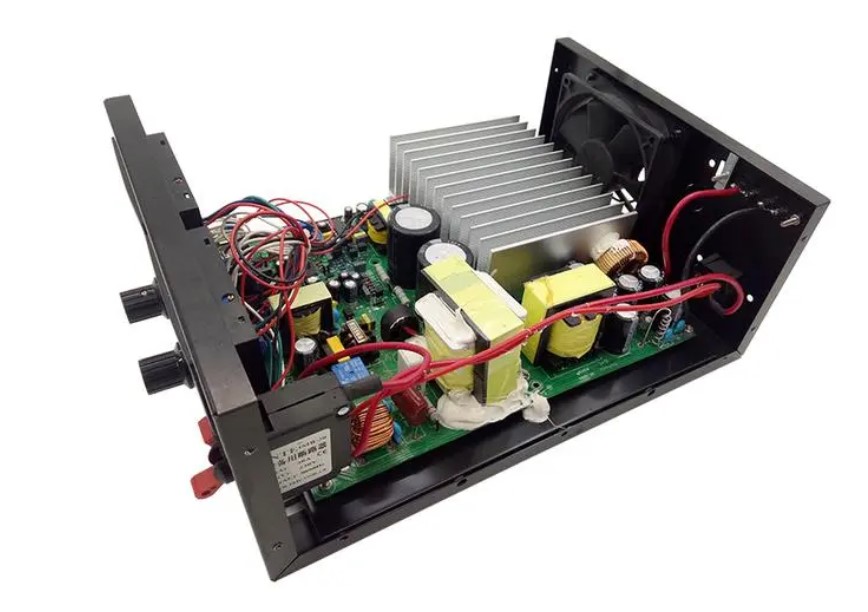

為了提高開關電源產品（SwitchModePowerSupply，簡稱SMPS)的開關頻率和質量，電磁兼容性是一個不容忽視的問題。造成SMPS電磁干擾的因素還有很多，抑制電磁干擾還有很多工作要做。只有在設計中充分考慮了電磁兼容性，才能使SMPS得到廣泛應用。
一.導言
電磁兼容(EMC)是指電子設備或系統在規定的電磁環境水平下，不因電磁干擾而降低其性能指標，其產生的電磁輻射不大于規定的極限水平，不影響其他電子設備或系統的正常工作，達到設備和系統之間互不干擾，共同可靠工作的目的。
世界各國都相應地制定了自己的EMC標準。例如國際電工委員會的1EC61000和C1SPR系列標準，歐共體的FN系列標準，美國聯邦通信委員會的FCC系列標準和我國的GT3/T13926系列EMC標準等。隨著國際電磁兼容法規的日益嚴格，產品的電磁兼容性越來越受到重視。
SMPS作為電源設備，其應用越來越廣泛。隨著電力電子器件的不斷升級，SMPS的開關頻率和開關速度也在不斷提高，但開關的快速通斷造成了電壓和電流的快速變化。這些瞬態電壓和電流，加上電力線、寄生參數和雜散電磁場，會產生大量的電磁干擾。
二、SMPS的干擾源分析
SMPS產生的電磁干擾(EMI)按耦合通道可分為傳導干擾和輻射干擾；根據噪聲干擾源的類型，可分為峰值干擾和諧波干擾。SMPS工作過程中產生的浪涌電流和峰值電壓形成干擾源，工頻整流濾波中使用的大電容充放電，高頻時開關管的電壓切換，輸出整流二極管的反向恢復電流都是這類干擾源。
三.電磁干擾的抑制措施
電磁干擾是由三個基本要素結合而產生的:電磁干擾源；對干擾能量敏感的設備；將電磁干擾源傳輸?shù)矫舾性O備的介質是傳輸通道或耦合方式。SMPS產生的電磁干擾的抑制措施主要從兩個方面考慮:一是降低干擾源的干擾強度；首先是切斷干擾傳播途徑。
常見的抗干擾措施有電路隔離、屏蔽、接地、安裝EMI濾波器和PCB板的合理布局布線。
1.電路的隔離
在SMPS中，電路隔離主要包括:模擬電路的隔離、數字電路的隔離以及數字電路與模擬電路之間的隔離。主要目的是通過隔離元件來切斷噪聲干擾的路徑，從而達到抑制噪聲干擾的效果。SMPS模擬信號控制系統的隔離，交流信號一般采用變壓器隔離，DC信號一般采用線性隔離器(如線性光耦)隔離。數字電路的隔離主要有:脈沖變壓器隔離、光電耦合器隔離等。其中，數字輸入隔離主要采用脈沖變壓器隔離和光電耦合器隔離；數字輸出隔離主要采用光電耦合器隔離和高頻變壓器隔離。
2.防護的
屏蔽一般分為兩類，一類是靜電屏蔽，主要用于防止靜電場和恒定磁場的影響；另一種是電磁屏蔽，主要用于防止交變電場、交變磁場、交變電磁場的影響。屏蔽是抑制SMPS輻射干擾的有效方法。電場可以用導電性好的材料屏蔽，磁場可以用磁導率高的材料屏蔽。
3.接地
為了防止各種電路相互干擾，使它們相互兼容工作，工作接地根據電路的性質分為不同的類型。如DC地、交流地、數字地、模擬地、信號地、電源地、電源地等。在電路設計中，交流電源應與直流電源分開，模擬電路應與數字電路分開，電源地應與弱電地分開。
4.安裝EMI濾波器
電力濾波器安裝在電力線和電子設備之間，用于抑制來自電力線的傳導干擾，減少來自電網的傳導干擾，對提高設備的可靠性有重要作用。SMPS產生的電磁干擾主要是傳導干擾，傳導干擾分為差模干擾和共模干擾。SMPSEMI濾波器的基本網絡如圖1所示。濾波器由共模扼流圈L、差模電容Cx和共模電容Cy組成。共模扼流圈L由纏繞在同一高導磁率磁芯上的兩個繞組組成，其結構使得差模電流產生的磁通量相互抵消。這種結構可以用更小的體積獲得更大的電感，也不用擔心工作電流導致飽和。每個繞組和電容Cy分別構成L-E和N-E兩對獨立端口的低通濾波器，形成共模濾波網絡，用于抑制電力線上的共模干擾。至于共模扼流圈L、差模電容Cx、共模電容Cy的取值，濾波器的諧振頻率應盡可能低于SMPS的工作頻率，這樣才能濾除整個頻段。
5.合理的布局和布線。PCB板
SMPS的輻射干擾與電流路徑中的電流、路徑的環路面積和電流頻率的平方的乘積成正比，即輻射干擾。應用這種關系的前提是路徑尺寸遠小于頻率的波長。上述關系表明，減小過孔面積是降低輻射騷擾的關鍵，也就是說SMPS的元器件之間要緊密排列。在一次電路中，要求輸入電容、晶體管和變壓器相互靠近，布線緊湊。在次級電路中，要求二極管、變壓器和輸出電容彼此靠近。在印刷電路板上，正負載電流導體分布在印刷電路板的兩側，并盡量保持兩個載流導體相互平行，因為平行且靠近的正負載電流導體產生的外部磁場往往會相互抵消。
